Geleneksel mühendislik yaklaşımlarında, iki boyutlu (2D) çizimler üzerinden yürütülen mekanik tesisat projeleri, uygulama aşamasında genellikle öngörülemeyen karmaşık sorunlarla karşılaşır. Modern inşaat sektörünün hız ve hassasiyet beklentisi, bu statik yöntemlerin yerini daha dinamik, veri odaklı ve iş birliğine dayalı bir yapıya bırakmasını zorunlu kılmıştır. BIM mekanik projelendirme süreçleri, projenin sadece geometrisini değil, aynı zamanda tüm teknik verilerini dijital bir ekosistemde birleştirerek verimliliği kağıt üzerindeki bir hedeften gerçek bir saha başarısına dönüştürür.
Mekanik Tesisatta Dijital Dönüşüm: Çizimden Veri Modellemesine Geçiş
Mekanik tesisat disiplini; havalandırma, ısıtma-soğutma, yangın ve sıhhi tesisat gibi birçok alt sistemin bir arada çalıştığı, yapının “damar sistemi” gibidir. Yapı Bilgi Modellemesi (BIM), bu karmaşık yapıyı sadece çizgilerle değil, akıllı nesnelerle kurgular. Bir havalandırma kanalını modellerken sisteme girilen debi, hız ve basınç kaybı verileri, modelin sadece bir görsel değil, yaşayan bir mühendislik veritabanı olmasını sağlar.
Mühendislik perspektifinden bakıldığında, tasarımın kalitesini belirleyen en temel unsur LOD (Gelişim Seviyesi) standartlarıdır. Bir projeye LOD 300 seviyesinde başlamak tasarımın genel hatlarını belirlerken, uygulama aşamasında LOD 400 seviyesine geçmek; ekipmanın askı sistemlerinden bakım boşluklarına kadar her detayın dijital ikiz üzerinde doğrulanması anlamına gelir. Bu hassasiyet, sahada “bu boru buraya sığmıyor” cümlesini literatürden kaldırır. Hizmetlerimiz kapsamında yürüttüğümüz projelerde, bu dijital hassasiyeti projenin ilk gününden itibaren merkeze alıyoruz.
Saha uygulamalarında bu yaklaşımın karşılığı, belirsizliğin ortadan kalkmasıdır. Örneğin, büyük bir endüstriyel mutfak havalandırması projesinde, kanalların kiriş altı seviyeleri ve diğer disiplinlerle olan mesafeleri model üzerinden milimetrik olarak belirlendiğinde, montaj ekipleri revizyonla vakit kaybetmeden doğrudan uygulamaya geçebilir. Sık yapılan hatalardan biri, BIM’i sadece görsel bir sunum aracı olarak görüp teknik parametreleri modele işlememektir. Oysa ki veri içermeyen bir model, mühendislik açısından sadece “boyanmış bir kutu” hükmündedir.
Çakışma Analizi (Clash Detection) ile Sıfır Hatalı Uygulama Stratejisi

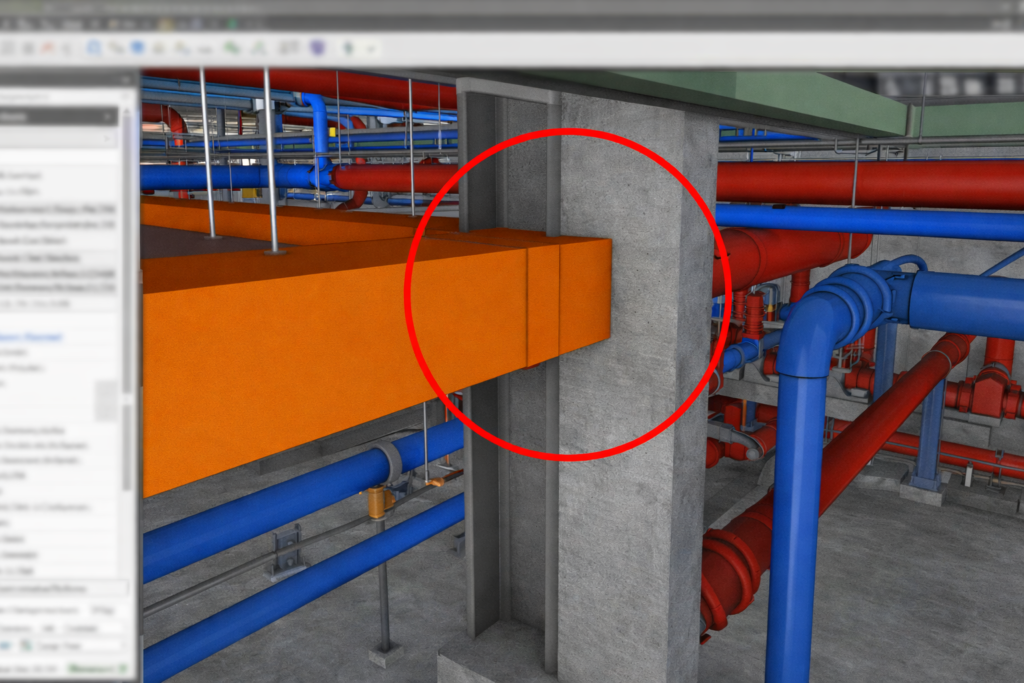

Mekanik projelerin şantiyedeki en büyük zaman hırsızı, farklı disiplinlerin aynı koordinatta çakışmasıdır. Statik kirişin içinden geçmeye çalışan bir yangın hattı veya havalandırma kanalıyla çakışan kablo tavaları, projeyi durma noktasına getirebilir. BIM tabanlı çakışma analizi (clash detection), bu sorunları şantiye henüz kurulmadan, dijital ortamda tespit edip çözme imkanı tanır.
Teknik olarak bu süreç, “Sert Çakışmalar” ve “Yumuşak Çakışmalar” olarak iki kategoride yönetilir. Sert çakışmalar geometrik fiziksel temasları ifade ederken; yumuşak çakışmalar, bir cihazın güvenli çalışma mesafesi veya bir vananın açılması için gereken servis alanının ihlal edilmesidir. Navisworks gibi yazılımlar aracılığıyla yapılan bu analizler, mekanik tasarımın diğer tüm disiplinlerle (mimari, statik, elektrik) %100 uyumlu olmasını sağlar.
Sahadaki bir çakışmayı çözmek için harcanan işçilik, malzeme israfı ve zaman kaybı, dijital modelde yapılacak bir revizyonun onlarca katı maliyet doğurabilir. Bir hastane projesini ele alalım: Ameliyathane tavanındaki yoğun tesisat trafiğinde, BIM koordinasyonu yapılmamış bir projede montaj sırasında çıkacak tek bir hata, tüm sterilizasyon hattının yeniden tasarlanmasına yol açabilir. Bu tür kritik mühendislik çözümleri hakkında daha fazla vaka incelemesi için blog sayfamızdaki içeriklere göz atabilirsiniz. Uzman uyarımız; koordinasyon toplantılarının sadece “çakışmaları silmek” üzerine değil, “sistem performansını koruyarak yerleşim yapmak” üzerine kurulması gerektiğidir.
4D ve 5D Planlama: Zaman ve Maliyet Yönetiminde Şeffaflık
BIM teknolojisi sadece 3 boyutlu bir modelleme aracı değildir; modele zaman (4D) ve maliyet (5D) boyutlarının eklenmesiyle projenin tüm yaşam döngüsü kontrol altına alınır. Mekanik projelendirmede 4D simülasyon, hangi cihazın hangi gün şantiyeye geleceğini ve hangi sırayla monte edileceğini görsel bir takvim üzerinden sunar.
5D aşamasında ise, modeldeki her bir mekanik bileşen (vana, kanal, pompa, boru) doğrudan metraj ve maliyet verileriyle ilişkilendirilir. Bu sayede, tasarımda yapılan en küçük bir değişiklikte projenin toplam bütçesinin nasıl etkileneceği anlık olarak görülebilir. Mühendislik ofisleri için bu, %99’a varan metraj doğruluğu demektir. Tipik bir sahada, manuel metraj çıkarımı sırasında oluşabilecek %10-15’lik yanılma payları, BIM ile minimize edilir.
Senaryo gereği, bir alışveriş merkezi projesinde soğutma gruplarının (chiller) yerleşimi için vinç kiralanması gerektiğini düşünelim. 4D simülasyon sayesinde, yapının o günkü fiziksel durumu ve vincin erişim alanı model üzerinden test edilerek olası kazaların veya lojistik aksamaların önüne geçilir. Teklif al sürecinde paylaştığımız maliyet analizlerinde, bu veri doğruluğu AVENT PROJE’nin şeffaf mühendislik ilkesinin bir parçasıdır.
Tesis Yönetimi ve Dijital İkiz (Digital Twin) Avantajları
İnşaat bittiğinde BIM modelinin görevi sona ermez; aksine, tesisin işletme ömrü boyunca en büyük rehber haline gelir (7D). “As-built” dediğimiz son durum modeli, tesis yönetimi yazılımlarıyla entegre edilerek yapının dijital ikizine dönüştürülür. Bu aşamada AVENT PROJE olarak vurguladığımız en önemli konu, verinin sürekliliğidir.
Bir mekanik odadaki pompanın garanti süresi, son bakım tarihi, teknik kataloğu ve yedek parça listesi, modeldeki o nesneye tıklandığında anında erişilebilir durumdadır. Saha personeli, asma tavanın veya şaft duvarının arkasında hangi borunun geçtiğini termal kameralara gerek kalmadan, artırılmış gerçeklik (AR) veya tablet üzerinden görebilir. Bu durum, arıza müdahale sürelerini %40’a varan oranlarda kısaltır.
Sektörde yapılan en büyük hata, proje teslim edildikten sonra BIM modelinin güncellenmemesidir. Sahada yapılan küçük revizyonlar modele işlenmediğinde, dijital ikiz gerçeklikten kopar ve güvenilirliğini yitirir. Kurumsal bir yapıda tesisin sürdürülebilirliği, bu dijital verinin doğruluğuna bağlıdır. Bizimle hakkımızda sayfasından tanışabilir ve mühendislik vizyonumuzun işletme aşamasına nasıl değer kattığını inceleyebilirsiniz.
Mekanik BIM Uygulamalarında Başarı İçin Kontrol Listesi
Bir projenin gerçekten verimli bir BIM sürecinden geçip geçmediğini anlamak için şu kriterleri sorgulayabilirsiniz:
- Disiplinler Arası Koordinasyon: Mimari ve statik modelle mekanik model arasında “Clash Report” oluşturuldu mu?
- Veri Derinliği: Nesneler sadece geometrik mi, yoksa debi, basınç kaybı, marka/model gibi teknik parametreleri içeriyor mu?
- Bakım Erişilebilirliği: Ekipmanların servis kapakları ve filtre değişim alanları modelde fiziksel olarak rezerve edildi mi?
- As-Built Doğruluğu: Sahadaki son değişiklikler dijital modele yansıtıldı mı?
- LOD Uyumu: Projenin bulunduğu aşama (İhale, Uygulama, İşletme) için doğru LOD seviyesi seçildi mi?
Mekanik projelendirmede BIM kullanımı, sadece bir yazılım tercihi değil, mühendislikte mükemmellik arayışıdır. Projelerinizi daha güvenli, ekonomik ve sürdürülebilir kılmak için AVENT PROJE uzmanlığına her zaman danışabilirsiniz. Daha detaylı bilgi ve teknik destek için iletişim sayfamız üzerinden bize ulaşabilirsiniz.
